| 品牌：飚越 | 型号：BY-JM3*10 | 原理：加压过滤 |
| 用途：固液分离 | 样式：滤芯式 | 订货号：JMPVC |
| 货号：JMPVC01 | 性能：精密过滤、 高效过滤 | 适用对象：水 |
| 适用对象性质：弱腐蚀性、 腐蚀性、 低温物料、 高卫生要求物料 | 滤料类型：纸芯 | 过滤器类型：管式 |
| 主体材质：塑料 | 适用范围：汽车、 化工、 石油、 制药、 轻工、 食品、 选矿、 水处理、 电镀、 冶金、 染料、 纺织、 其他 | 有效过滤面积：0.2m2 |
| 外形尺寸：225*850mm | 设备重量：20Kg | 规格：JM3*10 |

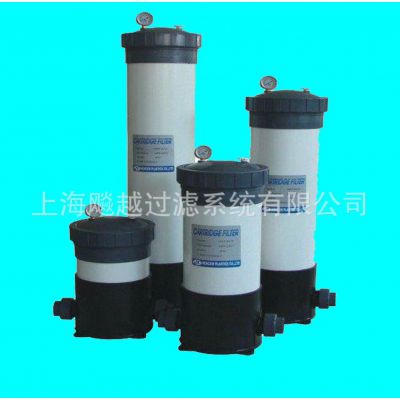

PVC芯式过滤器（滤芯式过滤器）系列
注意：
桶体内安装各种材质各种精度的内经为28-30mm;外径为65-75mm的两端平压式滤芯5根或3根。
工作温度：45℃，顶盖上预留的排气阀及压力表安装孔的螺纹尺寸为G1/4",配公制压力表需要订购转换接头。
技术图
产品优势：
1.本过滤器采用UPVC材质，部件一次成型，标准化生产，更换、维修方便。
2.本过滤器进出水口在同一水平直线，连接1.5"或2"的由令接头、视觉美观、整齐。
3.滤芯式过滤器布水采用过滤器底部中心往上向四周均匀布水，滤芯受冲击阻力小；顶部装有排气阀，便于 过滤器空气排出。
4.滤芯式过滤器底部系统与顶部滤芯定位压紧板均采用一体式设计，滤芯的安装并压紧既容易又可避 免内漏现象。
5.A款过滤器封盖与本体连接采用宽螺纹连接密封，既确保过滤器完好的密封件性能，又给更换滤芯的拆装带来了方便和快捷。
B款过滤器采用吊环螺丝法兰式密封，使过滤器能承受更大压力。
6.滤芯式过滤器为UPVC材质成型，具有较强的耐腐蚀性，能用于不锈钢不能代替的化工行业，更能体现它的经济 值和实用值。
技术参数表
型号 | 材质 | 滤芯数量 | 滤芯尺寸 | 过滤器尺寸 | 进出口 | 工作压力(MPa) |
BY-JM3*10-PVC | UPVC | 3 | 10" | ?225-H465 | 1.5"/2" | 0.4/0.6 |
BY-JM3*20-PVC | UPVC | 3 | 20" | ?225-H715 | 1.5"/2" | 0.4/0.6 |
BY-JM3*30-PVC | UPVC | 3 | 30" | ?225-H965 | 1.5"/2" | 0.4/0.6 |
BY-JM3*40-PVC | UPVC | 3 | 40" | ?225-H1215 | 1.5"/2" | 0.4/0.6 |
BY-JM5*10-PVC | UPVC | 5 | 10" | ?225-H465 | 1.5"/2" | 0.4/0.6 |
BY-JM5*20-PVC | UPVC | 5 | 20" | ?225-H715 | 1.5"/2" | 0.4/0.6 |
BY-JM5*30-PVC | UPVC | 5 | 30" | ?225-H965 | 1.5"/2" | 0.4/0.6 |
BY-JM5*40-PVC | UPVC | 5 | 40" | ?225-H1215 | 1.5"/2" | 0.4/0.6 |
BY-JM7*20-PVC | UPVC | 7 | 20" | ?315-H745 | 3" | 0.4/0.6 |
BY-JM7*30-PVC | UPVC | 7 | 30" | ?315-H995 | 3" | 0.4/0.6 |
BY-JM7*40-PVC | UPVC | 7 | 40" | ?315-H1245 | 3" | 0.4/0.6 |
BY-JM9*20-PVC | UPVC | 9 | 20" | ?315-H745 | 3" | 0.4/0.6 |
BY-JM9*30-PVC | UPVC | 9 | 30" | ?315-H995 | 3" | 0.4/0.6 |
BY-JM9*40-PVC | UPVC | 9 | 40" | ?315-H1245 | 3" | 0.4/0.6 |
