产品概述

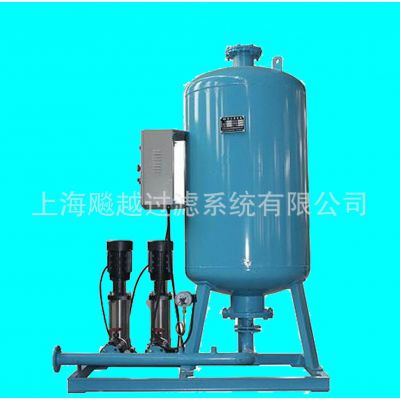

BY系列密闭式膨胀水罐（自动囊式气压稳压定压水罐）是在全自动气压供水设备的基础上发展而来的，其工作原理是利用密闭压力罐内的可压缩气体来贮存、调节热水系统，因受温度变化而收缩或膨胀的水容量，密闭的压力罐内安装了囊状的隔膜，将罐内分为气室和水室，当水温度提高时水容量增加，此时罐内气体被压缩，膨胀的水进入水室，水温下降时水容量减少，气体膨胀，水室的水进入系统管网，如管网有泄漏，使管网压力值达不到设定管网压力时，由水泵进行补充至设定压力，达到了稳压定压的目的。
设备参数
定压精度：0.01mpa,保持系统稳定工作
称重传感器精度：1%范围0-2000kg
排除游离气体：***
排除溶解气体：98%
排气模式：常压隔膜罐排气/真空排气模式二种
压力传感器范围 0-16bar
水锤消除器24L
真空罐有效容积 12L
控制部分PLC集中控制，液晶中文功能显示，具备远程监控功能
性能参数
工作压力0.6Mpa-2.5Mpa(供货时按系统压力选型)
适应系统压力：0.1-2.5Mpa
介质温度：0-90oC（供货时按系统温度选型）
平均无故障时间：80000小时
环境参数
环境温度：+5oC?+90oC
工作环境温度-25oC-50oC
相对温度：<95%（25oC）
电气参数
工作压力：AC220V±10%、50HZ；AC380V±10%、50HZ
安全绝缘电压5000V
适用范围
1、高温水连续供热系统；
2、热水站工业、民用连续供暖系统；
3、热水高温水循环作业系统；
4、风机盘管冷热水系统。
膨胀定压罐补水补压水泵参考表
BY型系统膨胀水罐技术参数表
稳压膨胀管技术参数
型 号 | 总容积 m3 | 调节容积 m3 | 出水口径 mm | 设备高度 （H） | 罐体直径 Φ1 | 支架长度 A | 支架宽度 B | 气压罐重量 Kg |
BY-DY400 | 0.125 | 0.038 | 25 | 1200 | 400 | 1200 | 700 | 150 |
BY-DY600 | 0.4 | 0.15 | 50 | 2000 | 600 | 1500 | 800 | 250.1 |
BY-DY800 | 0.90 | 0.35 | 50 | 2500 | 800 | 1800 | 900 | 325.7 |
BY-DY1000 | 1.37 | 0.41 | 65 | 2680 | 1000 | 2000 | 1100 | 430.4 |
BY-DY1200 | 2.30 | 0.59 | 65 | 2970 | 1200 | 2200 | 1300 | 815 |
BY-DY1400 | 3.40 | 1.02 | 80 | 3350 | 1400 | 2400 | 1400 | 1150 |
BY-DY1600 | 5.034 | 1.57 | 80 | 3600 | 1600 | 2600 | 1600 | 1367 |
BY-DY1800 | 7.06 | 2.12 | 100 | 3600 | 1800 | 2800 | 1900 | 1863 |
BY-DY2000 | 9.42 | 2.85 | 100 | 3800 | 2000 | 3000 | 2100 | 2281 |
